Corona ball (deutsch wörtlich: „Koronaball“ oder „Koronakugel“) ist eine englische Bezeichnung für die am Ende von Stabantennen oder einzelnen Antennenelementen zuweilen angebrachte elektrisch leitende Kugel. Diese dient zur Verhinderung von unerwünschten Koronaentladungen.[1]
Dieser Artikel befindet sich derzeit in der Qualitätssicherung im WikiProjekt Elektrotechnik des Portal Elektrotechnik. Wenn du dich mit dem Thema auskennst, bist du herzlich eingeladen, dich an der Prüfung und möglichen Verbesserung des Artikels zu beteiligen. Der Meinungsaustausch dazu ist in der Diskussion (Artikel „Corona ball“ eintragen) zu finden.
Die wörtliche deutsche Übersetzung ist wenig verbreitet. Man findet hingegen Fachtermini wie: „Koronaschutzkugel“, „Korona-Abschirmkugel“, „Koronakappe“ und „Glimmschutzkugel“.
Hintergrund
Aufgrund des Spitzeneffekts ergibt sich eine erhöhte elektrische Feldstärke am Ende von elektrischen Leitern, insbesondere wenn diese spitz zulaufen. Hierdurch können elektrische Entladungen hervorgerufen werden, genannt Spitzenentladungen, die als Lichtfunken sichtbar werden.
Bekannt ist dieser physikalische Effekt seit Jahrhunderten, beispielsweise aus der Seefahrt: Die Entladungen an der Spitze von Schiffsmasten bei gewittrigen Wetterlagen werden dort als Elmsfeuer bezeichnet (Bild).

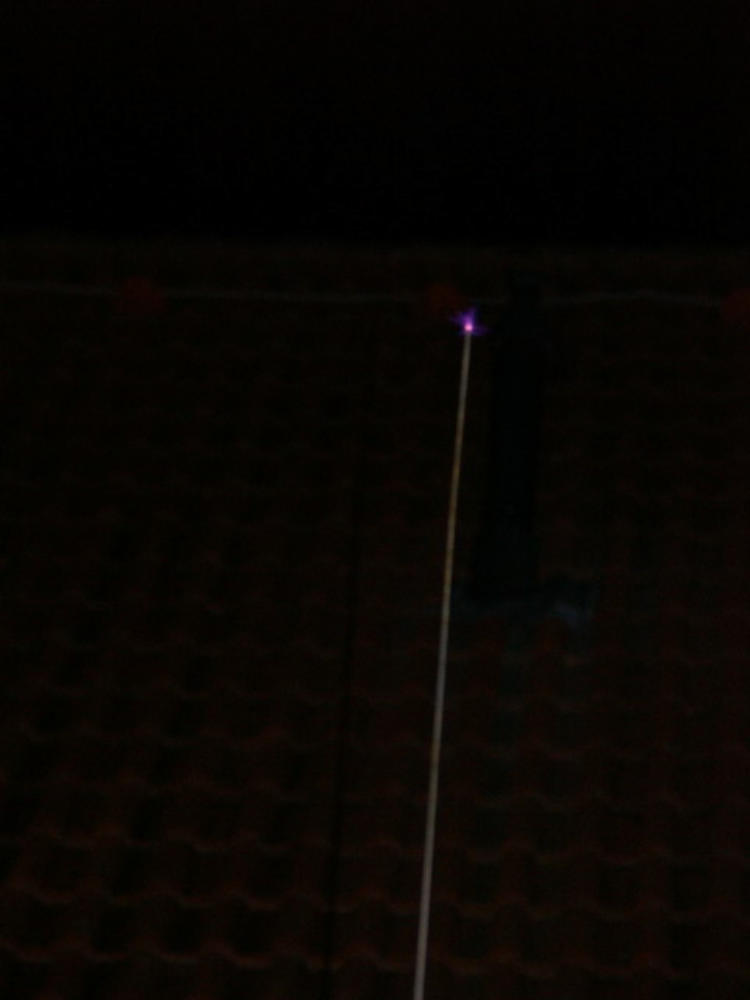

Bei Antennen treten Koronaentladungen dieser Art bei Sendeleistungen ab etwa 100 W auf, insbesondere auch an der Spitze von Stabantennen.[2] Um dem entgegenzuwirken, also die Feldstärke an der Spitze zu verringern und Entladungen dort zu vermeiden, werden solche Antennen am Ende mit einer metallischen Kugel versehen.[3][4] Als Material wird häufig Aluminium oder Stahl verwendet, es gibt aber auch Kugeln aus Kupfer oder Messing.[5][6] Durch diese einfache Maßnahme wird der Spitzeneffekt wesentlich reduziert und die Koronaentladungen zumeist vermieden.
Es muss sich nicht um eine Kugel handeln, es gibt auch ellipsoide Formen. Wichtig ist die abgerundete Oberfläche. Neben der elektrischen Wirkung erfüllt die Kugel auch eine präventive, denn sie beugt Stichverletzungen vor.
Anwendungen
Verwendet wird sie beispielsweise bei Peitschenantennen für den Mobilfunk oder Amateurfunkdienst und bei Sekundärradarantennen im Flugfunk (Bild).
Aber nicht nur in der Hochfrequenztechnik, sondern auch in der Hochspannungstechnik sieht man solche Kugeln. So haben Hochspannungs-Tastköpfe – anders als gewöhnliche Tastköpfe – keine Prüfspitze (im wörtlichen Sinn), sondern ein kugelförmiges vorderes Ende der Prüfsonde.
Kugeln dieser Art kennt man auch von Hochspannungsanlagen und aus Hochspannungslabors, allerdings dort in ungleich größerem Maßstab (siehe auch: Anwendungen in Hochspannungslaboren).
